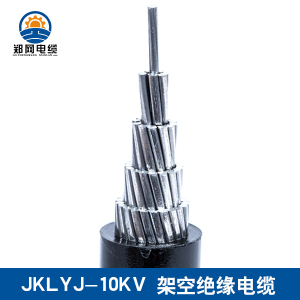

JKLYJ-10KV高压架空绝缘电缆
1.用途： 适用于交流额定电压35KV及以下架空电力线路，在城镇、高层建筑和林区等安全性要求较高的场合使用。
2、使用特性：
①额定电压为1、10KV.
②电缆的长期工作温度：
聚氯乙烯（PVC）、聚乙烯（PE）绝缘应不超过70℃；
交联聚乙烯（XLPE）绝缘应不超过90℃。
③短路时（最长持续时间不超过5秒）电缆导体的最高温度；
聚氯乙烯绝缘不超过160℃；
聚乙烯绝缘不超过150℃；
交联聚乙烯绝缘不超过250℃。
④电缆敷设温度不应不低于-20℃。
⑤电缆的允许弯曲半径：
▲ 1KV电缆
电缆外径D<25mm……４D;
电缆外径D≥25mm……6D
▲ 10KV电缆
单芯电缆20(D+d)±0.5％。
多芯电缆15(D+d) 0.5％。
式中：D-----电缆的实际外径(mm)；
d-------导体的实际外径(mm)。
3、型号、名称及用途：
额定电压 | 型号 | 名称 | 主要用途 |
| 1KV | JKLV | 铝芯聚氯乙烯绝缘架空电缆 | 架空固定敷设，引户线等 |
JKLY | 铝芯聚乙烯绝缘架空电缆 | ||
JKLYJ | 铝芯交联聚乙烯绝缘架空电缆 | ||
| 10KV | JKLYJ | 铝芯交联聚乙烯绝缘架空电缆 | 架空固定敷设，架设时应考虑电缆和树木保持一定距离，电缆运行时允许和树木频繁接触 |
JKLY | 铝芯聚乙烯绝缘架空电缆 | ||
JKLYJ/B | 铝芯本色交联聚乙烯绝缘架空电缆 | ||
JKLYJ/Q | 铝芯轻型交联聚乙烯薄绝缘架空电缆 | 架空固定敷设，架设时应考虑电缆和树木保持一定距离，电缆运行时只允许和树木短时接触 | |
JKLY/Q | 铝芯轻型聚乙烯薄绝缘架空电缆 |
4、技术性能：
①导体应采用紧压圆形绞合导线，其最大电阻及最小拉断力应符合表3规定。
②承载绞线的拉断力应符合表10的规定。
③绝缘应采用黑色耐候聚氯乙烯、聚乙烯和交联聚乙烯.
④电缆应能经受规定的交流电压试验1分钟，绝缘应不击穿。
⑤有绝缘屏蔽的10KV电缆，应进行局部放电试验，其放电量应不大于20PC。
